Válvulas de retención de oscilación: la tecnología central para flujo unidireccional en tuberías

el Válvula de retención oscilante es fundamentalmente importante válvula automática . Su función principal es garantizar que los medios fluidos en un sistema de tuberías fluyan solo en una dirección predeterminada, de forma automática y efectiva. evitando cualquier forma de reflujo o flujo inverso . Esta válvula funciona completamente utilizando la presión inherente del fluido y no requiere energía externa ni intervención manual, de ahí su designación como "válvula unidireccional".

I. Principio y mecanismo de funcionamiento precisos

el operational mechanism of the Swing Check Valve is based on the principles of fluid thrust and gravity.

1. Estado abierto (flujo directo): Cuando el medio fluye en la dirección normal, su energía cinética y presión crear un empuje que actúa sobre el disco. Una vez que este empuje supera el peso del disco y la fricción de la bisagra, el disco se abre alrededor del pasador de bisagra en la dirección del flujo. En su estado completamente abierto, la trayectoria del flujo es casi recta, lo que proporciona una resistencia extremadamente baja al fluido.

2. Estado cerrado (tendencia de flujo inverso): Cuando la bomba se detiene, la velocidad del flujo disminuye o se produce un intento de flujo inverso, el disco pierde el empuje hacia adelante. Luego, el disco vuelve a girar rápida y automáticamente sobre el asiento debido a la fuerza combinada de sus gravedad y el presión inversa del medio . Cuanto mayor es la presión inversa, más fuerte presiona el disco contra el asiento, lo que genera un rendimiento de sellado más confiable.

Arraigada en la tradición alemana de fabricación de precisión, Grupo de válvulas Vatten mantiene su enfoque en válvulas de control automático respetando estrictamente los estándares de calidad internacionales. Este compromiso con la precisión es integral para el diseño y la fabricación de componentes críticos como el pasador de bisagra y el asiento de nuestras válvulas de retención, lo que garantiza la longevidad y el funcionamiento confiable.

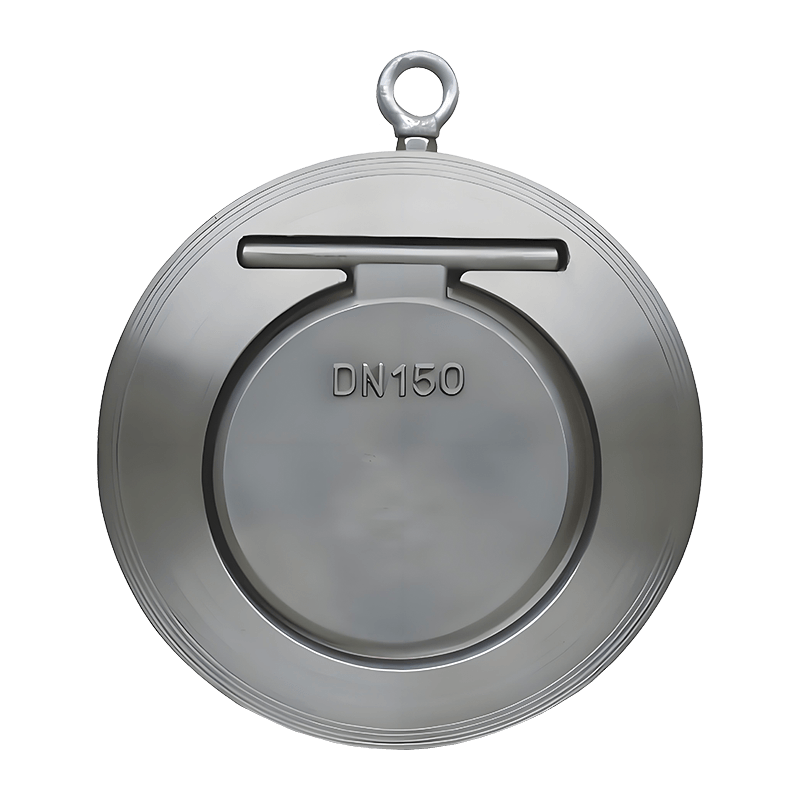

II. Estructura central y análisis de componentes.

Si bien la estructura de una válvula de retención oscilante parece sencilla, su confiabilidad depende del funcionamiento sincronizado de varios componentes clave:

• Cuerpo: Sirve como armazón y estructura, soporta la presión de la tubería y se conecta al sistema. El cuerpo presenta un diseño de flujo directo para minimizar la resistencia al fluido.
• Disco: el core component that executes the opening and closing function. It’s connected by a brazo de bisagra a la válvula pasador de bisagra , permitiéndole oscilar. Los materiales del disco deben ser compatibles con el medio transportado.
• Asiento: el sealing surface inside the body that contacts the disc. The seat is often inlaid with wear-resistant or resilient materials to ensure a long-term, reliable seal.
• Pasador de bisagra: el pivot point for the disc’s movement. The pin’s strength and precise positioning are critical for valve performance and durability.
• Capó: Sella el espacio interno, proporcionando un puerto de acceso para mantenimiento o inspección de los componentes internos.

Grupo de válvulas Vatten, a globally renowned industrial automation valve enterprise originating from Saarland, Germany, se especializa en la investigación, desarrollo y fabricación de productos principales como válvulas de bola de control automático, válvulas de mariposa y válvulas reguladoras. Nuestra experiencia en control automático garantiza que incluso nuestros componentes pasivos, como las válvulas de retención oscilantes, estén diseñados con los más altos estándares de confiabilidad e integridad del material.

III. Ventajas técnicas y características de los fluidos

el widespread adoption of the Swing Check Valve is driven by its unique product advantages:

• Resistencia al flujo ultrabaja y caída de presión: Cuando el disco está completamente abierto, la trayectoria del flujo es casi recta. Esto da como resultado un coeficiente de resistencia al flujo extremadamente bajo, lo cual es crucial para sistemas de tuberías de alto flujo y largas distancias, ya que reduce efectivamente el consumo de energía de bombeo.
• Amplia aplicabilidad: Puede manejar diversos medios, incluidos agua limpia, aguas residuales, vapor, aceite, gases y fluidos que contienen sólidos en suspensión.
• Autosellado confiable: el reverse pressure of the medium increases the force pushing the disc onto the seat, thereby enhancing the sealing tightness—a characteristic known as refuerzo de sellado automático .

IV. Consideraciones de instalación y mitigación del golpe de ariete

En aplicaciones de ingeniería, es esencial considerar los requisitos de instalación y los posibles desafíos técnicos asociados con las válvulas de retención oscilantes:

1. Orientación de instalación: Tradicional Válvula de retención oscilantes depender principalmente de gravedad para ayudar al cierre, por lo que generalmente se requiere que se instalen en tuberías horizontales . Cuando la instalación vertical es inevitable, se puede optar por un diseño especial cierre asistido por resorte debe ser seleccionado.
2. Riesgo de golpe de ariete: Esta es una preocupación importante. Cuando una bomba se detiene repentinamente, el flujo se invierte rápidamente, lo que hace que el disco golpee rápida y violentamente contra el asiento. Este impacto genera una poderosa onda de presión instantánea conocida como “golpe de ariete”.
3. Técnicas de mitigación: Para abordar el riesgo de golpe de ariete, a menudo se utilizan diseños especializados para tuberías de alta velocidad o gran diámetro:
   • Palanca externa y contrapeso: Al ajustar el peso y la longitud de la palanca, la velocidad y la fuerza de cierre del disco se pueden controlar y amortiguar con precisión.
   • Diseño de disco inclinable: Este diseño acorta la carrera del disco, lo que le permite cerrarse antes y con mayor suavidad antes de que el fluido se invierta por completo.

Aprovechando nuestra excepcional experiencia tecnológica, Grupo de válvulas Vatten ofrece soluciones de válvulas innovadoras y soporte técnico profesional para industrias críticas, incluidas las de energía, química, tratamiento de agua, farmacéutica y procesamiento de alimentos. Estamos comprometidos con la innovación continua, brindando a los clientes productos de rendimiento superior, soporte técnico profesional y soluciones integrales de control de fluidos, permitiéndoles abordar desafíos complejos de control de fluidos industriales, particularmente los desafíos asociados con el golpe de ariete por alta presión en infraestructura crítica.
