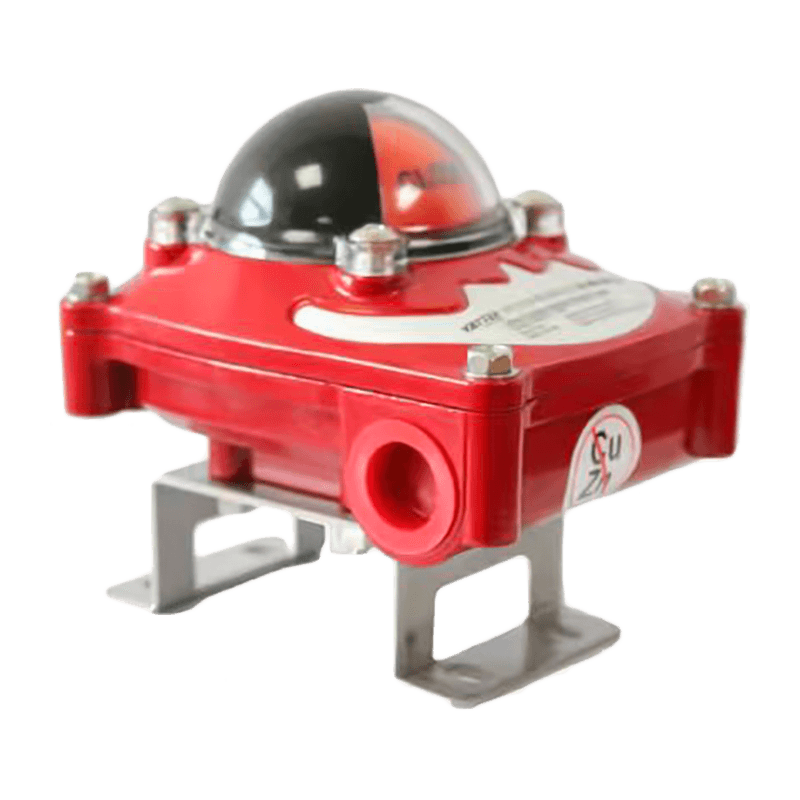

Optimización del montaje mecánico y del acoplamiento del actuador para una retroalimentación precisa

Los errores de instalación mecánica son una de las principales causas de retroalimentación falsa por parte de interruptores de límite de válvula . Para aplicaciones de alta precisión, preste atención a la alineación del acoplamiento del eje, los topes de carrera del actuador y la eliminación del juego. Utilice accesorios de acoplamiento rígidos y sujetadores con control de torque para evitar micromovimientos que se traducen en vibraciones de contacto. Si el actuador de válvula utiliza levas o palancas, especifique caras de leva endurecidas y superficies de seguidor endurecidas para mantener perfiles de leva repetibles durante millones de ciclos.

Controles prácticos de montaje

• Verifique la concentricidad del eje con un indicador de cuadrante; El descentramiento permitido debe estar dentro de la tolerancia del fabricante para conmutación repetible.
• Bloquear los topes mecánicos del actuador y registrar las posiciones finales; documentar el final mecánico del recorrido para correlacionarlo con la retroalimentación eléctrica.
• Utilice soportes antirrotación para carcasas de interruptores de límite en instalaciones vibratorias.

Tecnologías de contacto e integridad de la señal: Honeywell vs P F Elements

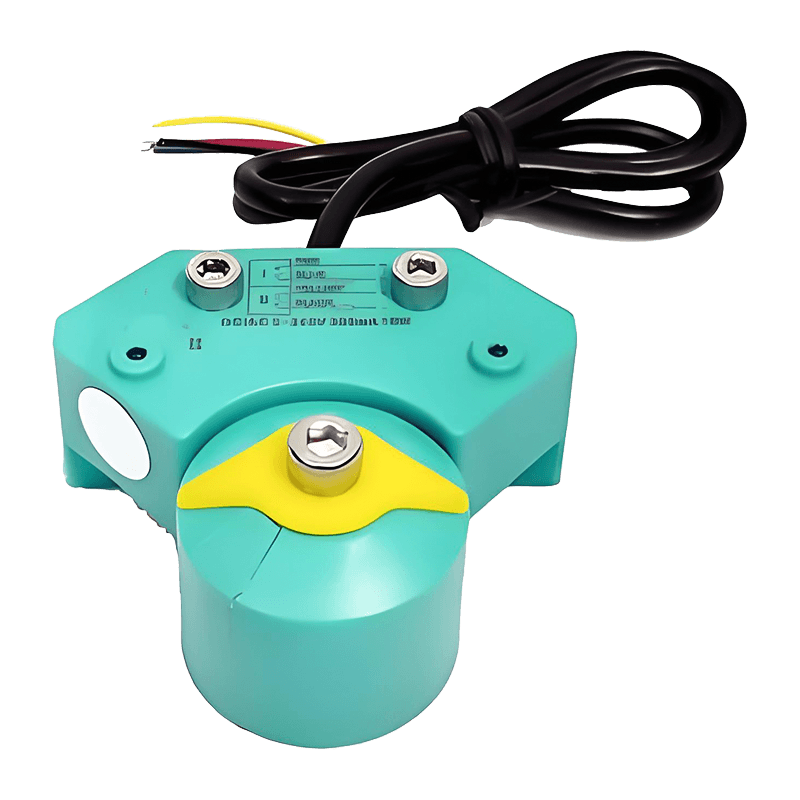

La elección de los elementos de contacto afecta la resistencia del contacto, las características de rebote y la vida útil. Los microinterruptores mecánicos de Honeywell suelen proporcionar contactos robustos de aleación metálica con rebote predecible y curvas de vida eléctrica bien documentadas. P F (Pepperl Fuchs) ofrece tecnologías de conmutación mecánica y electrónica (incluidas NAMUR y salidas de estado sólido) con menor desgaste de contactos y mejor inmunidad EMI en plantas eléctricamente ruidosas. Para el accionamiento de válvulas de alta frecuencia, considere enfoques híbridos: contactos mecánicos para enclavamientos de seguridad probados combinados con sensores de estado sólido para muestreo y diagnóstico rápidos.

Interfaz eléctrica, antirrebote y diagnóstico para una detección de posición confiable

La retroalimentación de posición precisa requiere más que un interruptor mecánico limpio. Implemente protección contra rebotes de hardware y software, utilice circuitos supervisados ​​y supervise las tendencias de resistencia de contacto. Mida la resistencia de los contactos durante la puesta en servicio y registre los cambios a lo largo del tiempo; a menudo, una tendencia creciente precede a la falla del contacto. Para válvulas de seguridad crítica, elija contactos guiados por fuerza o bucles supervisados ​​de doble canal para que el PLC/RTU pueda detectar discrepancias de contacto en tiempo real.

Prácticas eléctricas recomendadas

• Utilice RC o rebote digital ajustado a la ventana de rebote mecánico más corta esperada para evitar transiciones falsas sin enmascarar eventos realmente rápidos.
• Implemente supervisión de contactos (verificaciones de resistencia de extremo a extremo) para detectar degradación del cableado o de los contactos.
• Registre marcas de tiempo de cambio de estado para detectar fallas intermitentes correlacionadas con ciclos de vibración o temperatura.

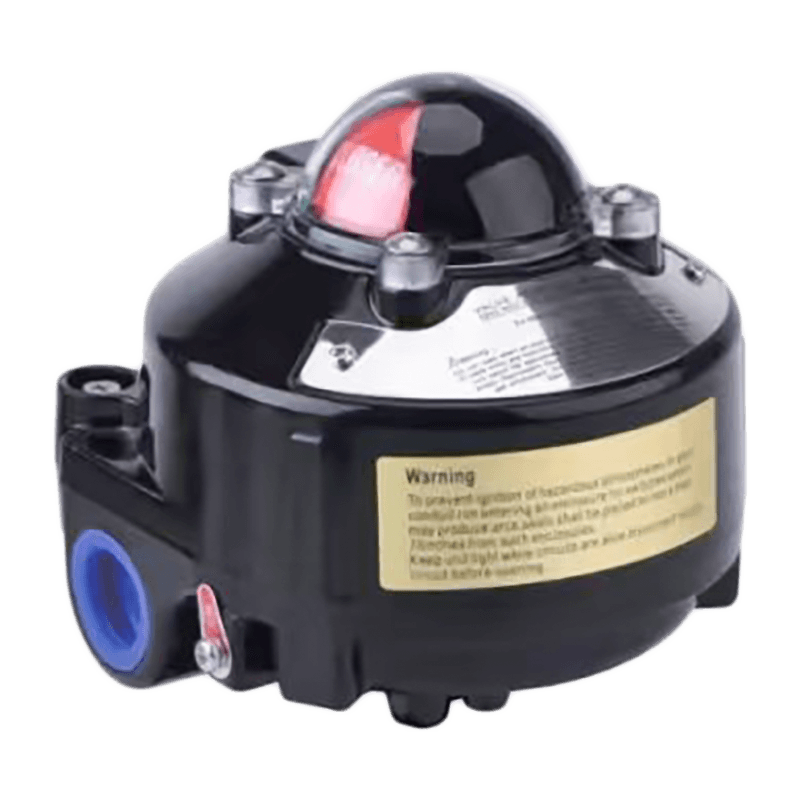

Consideraciones de diseño a prueba de explosiones (ExdIICT6) en atmósferas inflamables

La selección de interruptores de límite con certificación ExdIICT6 requiere atención a las entradas de conductos, prensaestopas y límites de clase de temperatura. El recinto Exd evita que las fuentes de ignición se propaguen a la atmósfera de gas; sin embargo, la mano de obra de la instalación (compuesto sellador correcto, prensaestopas certificados y ajustes de torsión) es igualmente importante para preservar la clasificación. También asegúrese de que la temperatura ambiente y las temperaturas superficiales esperadas del interruptor bajo carga eléctrica permanezcan por debajo del límite T6.

Lista de verificación de verificación de campo para instalaciones a prueba de explosiones

• Verifique que el certificado coincida con el grupo de gas previsto y la clase de temperatura (Ex d II C T6).
• Utilice prensaestopas certificados con capacidad de paso de llamas y aplique antiagarrotamiento según las instrucciones del fabricante.
• Registre los valores de torsión del gabinete y el método de sellado del casquillo en el informe de puesta en servicio.

Mantenimiento, verificación y gestión del ciclo de vida para operaciones de alta frecuencia

El ciclo de válvulas de alta frecuencia acorta la vida útil de los contactos mecánicos. Cree un programa de mantenimiento basado en ciclos reales en lugar de tiempo calendario. Utilice contadores simples o registros de eventos para activar inspecciones en recuentos de ciclos definidos. Durante la inspección, verifique el estado de la superficie de contacto, las tensiones de los resortes, la lubricación de los enlaces mecánicos y los sellos de ingreso de la carcasa. Reemplace los módulos de contactos antes de que las características eléctricas excedan los límites especificados.

Estrategias de integración con DCS/PLC y arquitecturas de redundancia

Para lograr un control confiable de la planta, vincule la retroalimentación del interruptor de límite a los sistemas de control y seguridad, cuando corresponda. Utilice lógica de votación (2 de 3) o retroalimentación supervisada de doble canal para funciones instrumentadas de seguridad. Al actualizar sistemas más antiguos, agregue un canal de sensor de estado sólido aislado en paralelo con el contacto mecánico para proporcionar diagnósticos de alta velocidad sin alterar la lógica de seguridad. Asegure la separación del cableado entre alimentación, cargas de alta corriente y circuitos de detección para reducir la interferencia.

Recomendaciones de cableado y lógica.

• Enrute los cables de los sensores en bandejas exclusivas y utilice cables apantallados para tramos largos; Termine las pantallas en un extremo.
• Implementar controles de plausibilidad en el PLC (por ejemplo, verificar que 'abierto' y 'cerrado' no estén activos simultáneamente).
• Para sistemas con capacidad SIL, documente la arquitectura y realice análisis de modos de falla que incluyan modos de falla de interruptores de límite.

Protección ambiental: clasificaciones IP, compensación de temperatura y endurecimiento por vibración

Seleccione un interruptor de límite de válvula con una clasificación IP que coincide con una mayor exposición: IP66/67 para lugares húmedos o lavados; mayor para inmersión. Para instalaciones con grandes cambios de temperatura, verifique que los materiales internos (compuestos de sello, lubricantes, plásticos) tengan la clasificación esperada para evitar el endurecimiento o la contracción del sello que podría alterar la fuerza de actuación. Utilice soportes o encapsulados con amortiguación de vibraciones para componentes electrónicos en zonas de alta vibración para preservar la calibración y evitar contactos intermitentes.

• Valide la clasificación IP declarada mediante pruebas relevantes del sitio: pulverización, condensación y niebla salina cuando corresponda.
• Especifique lubricantes de temperatura estable y confirme que la clasificación térmica de los componentes del interruptor exceda los extremos ambientales.
