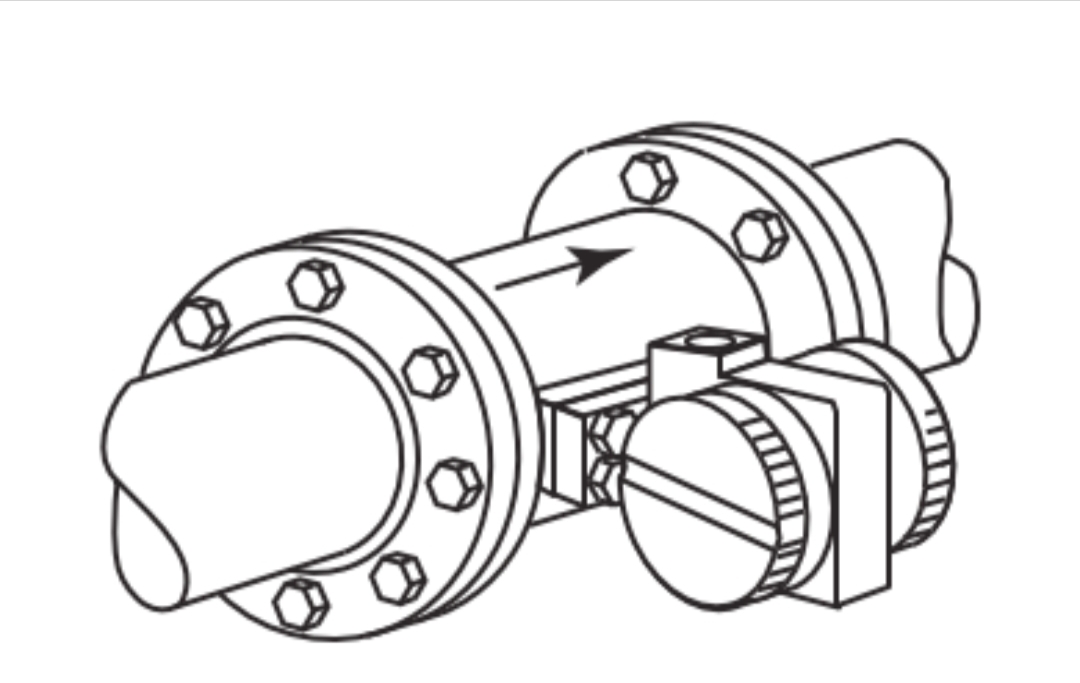

Un caudalímetro de vórtice está diseñado y fabricado basándose en la teoría de la calle de vórtice de Karman, y se utiliza principalmente para medir el flujo de diversos fluidos limpios, como gases, líquidos y vapor. Los caudalímetros Vortex presentan una baja pérdida de presión, un amplio rango de medición y alta precisión. Al medir el caudal volumétrico de fluidos, casi no se ven afectados por cambios en parámetros como la densidad, presión, temperatura y viscosidad del fluido. Al no tener piezas mecánicas móviles, ofrecen una alta fiabilidad y requieren poco mantenimiento. Hoy en día, los caudalímetros de vórtice de varios fabricantes pueden integrar compensación de temperatura, lo que permite una compensación directa de temperatura para mediciones de gas/vapor. Los caudalímetros Vortex se han convertido en uno de los instrumentos universales de medición de caudal y se utilizan ampliamente en las industrias de procesos.
Los caudalímetros Vortex suelen alcanzar una precisión del 1 % para la medición de gas/vapor y del 0,75 % para la medición de líquido. Sin embargo, si se instala incorrectamente, la precisión de la medición puede verse comprometida significativamente.
Analicemos la instalación de caudalímetros de vórtice:
1.La ubicación de instalación debe estar alejada de tuberías sujetas a vibraciones e impactos mecánicos.
2. El caudalímetro debe instalarse en un lugar que garantice que la tubería esté completamente llena para lograr una medición normal.

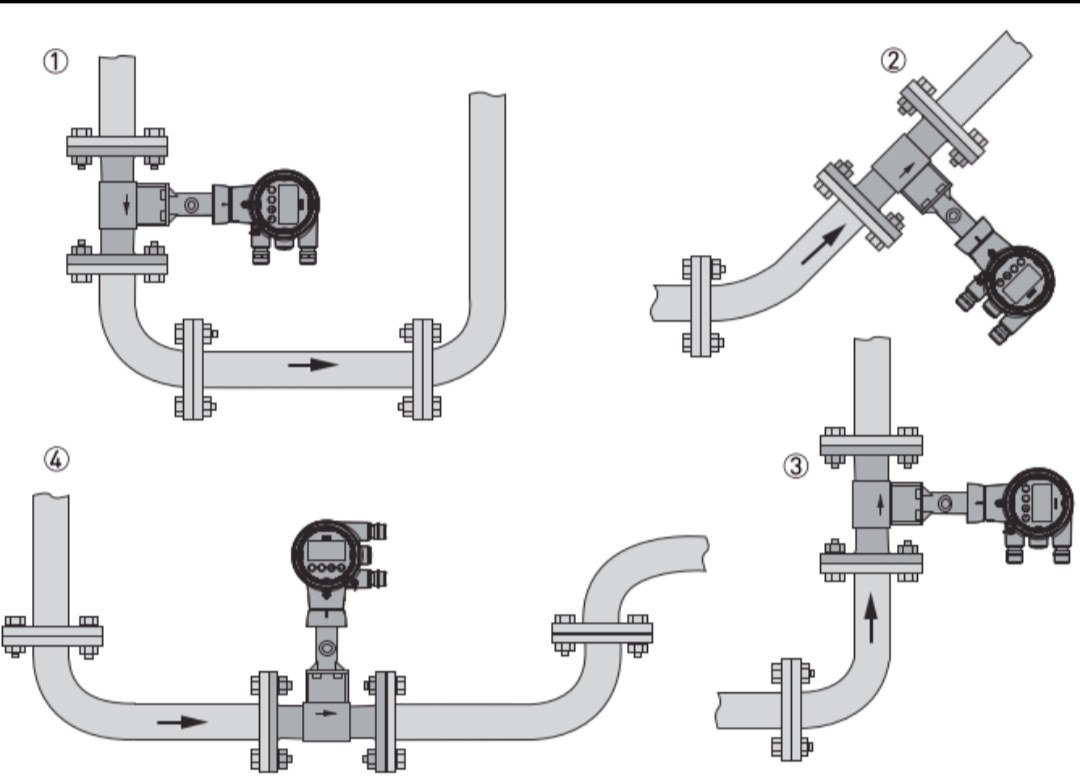

Para aplicaciones líquidas, el caudalímetro no debe instalarse en puntos altos. Se recomiendan las siguientes posiciones de instalación:

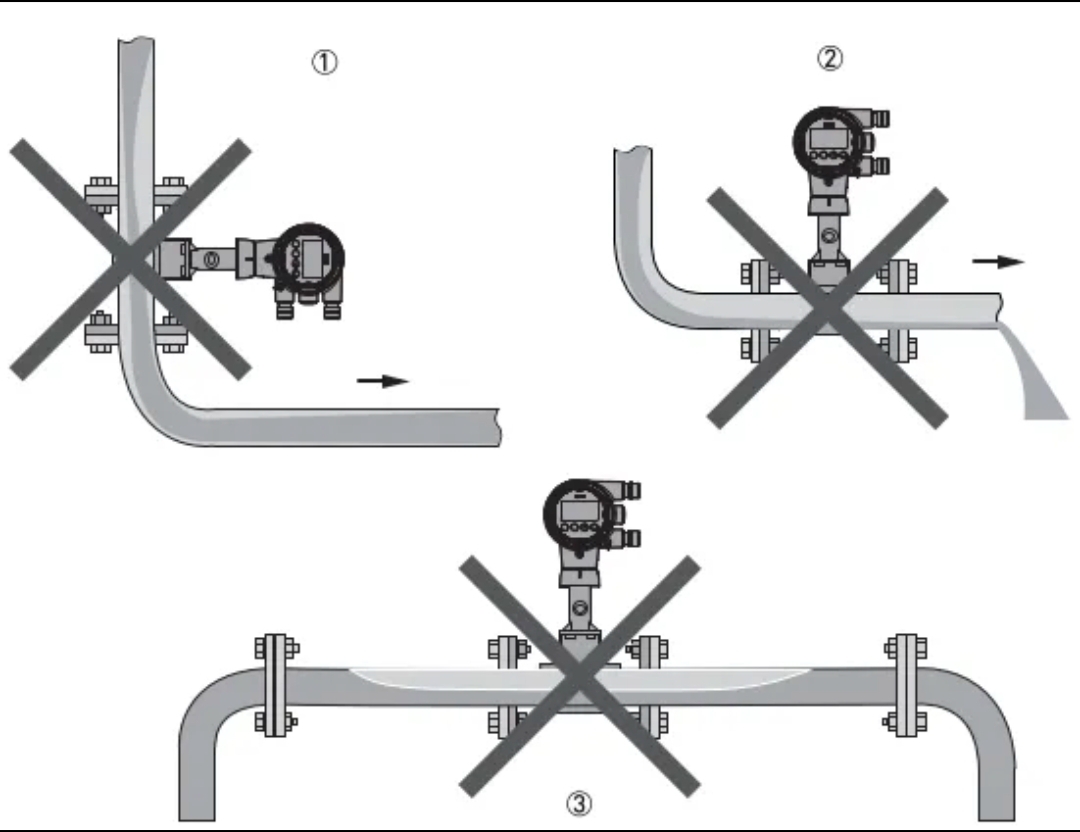

No se recomiendan las siguientes posiciones de instalación para aplicaciones líquidas:

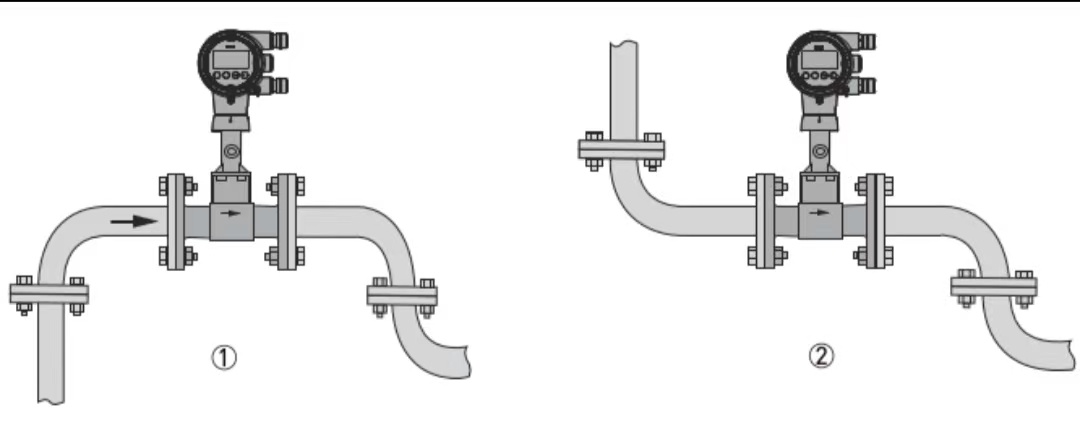

Para aplicaciones de gas/vapor, la tubería siempre está llena de gas. Por lo tanto, el caudalímetro se puede instalar en orientaciones de flujo vertical ascendente, flujo vertical descendente u horizontal. Sin embargo, no debe instalarse en puntos bajos. Las posiciones de instalación recomendadas son:

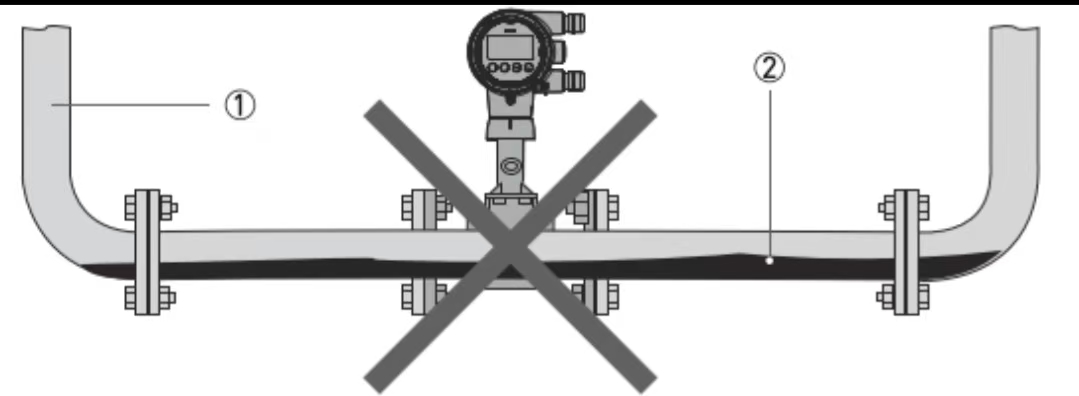

Para aplicaciones de gas/vapor, los puntos bajos pueden acumular líquido y no deben seleccionarse para la instalación:
3.Secciones de tubería recta aguas arriba y aguas abajo (si se requieren instrumentos de temperatura y presión, deben instalarse aguas abajo del caudalímetro. Los instrumentos aguas abajo también deben ubicarse fuera de la sección de tubería recta. El orden de disposición recomendado para varios instrumentos es: caudalímetro, transmisor de presión, transmisor de temperatura). Generalmente, consulte los requisitos de longitud de tubería recta especificados en la muestra del producto del fabricante (o la pauta común de 15D aguas arriba y 5D aguas abajo según los manuales del instrumento). Informe con anticipación al equipo de ingeniería de tuberías sobre los requisitos de tubería recta aguas arriba y aguas abajo para el medidor de flujo de vórtice. Una vez seleccionado el fabricante del instrumento, se deben reconfirmar los requisitos de instalación de acuerdo con las especificaciones del fabricante.
4. Cuando se miden medios con altas temperaturas, los fabricantes suelen suministrar caudalímetros de vórtice de tipo dividido. Para los caudalímetros de vórtice integrados, la orientación del transmisor debe determinarse en función de la temperatura del medio. Por ejemplo, al medir vapor a alta temperatura, el transmisor debe orientarse hacia un lado o hacia abajo (algunos fabricantes no recomiendan la instalación hacia abajo, ya que el líquido puede ingresar al cabezal del transmisor).
